    大傾角皮帶輸送機的結構組成及其優點用途

    大傾角皮帶輸送機的結構組成及其優點用途

    歡迎來廠參觀,可以免費試驗樣品,機器型號齊全!立即預約

    【進料粒度】

    【處理能力】

    【應用領域】:

    【適用物料】:

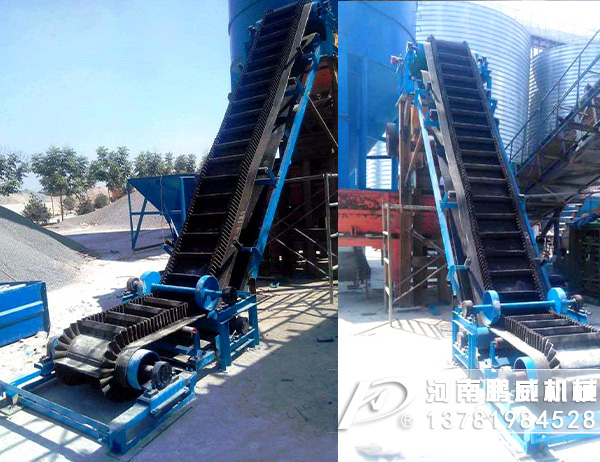

    鵬威機械生產的大傾角皮帶輸送機可以大角度輸送甚至垂直輸送,采用為具有輸送量大,占地面積小,維護簡單等特點,廣泛被使用。大傾角皮帶輸送機的最大特點是采用波狀擋邊輸送帶來取代普通輸送帶。至于它的工作原理和結構組成,則與通用帶式機相同。因此,像傳動滾筒、拖輥、拉緊裝置、中間機、中間架支腿、尾架、卸料漏斗、頭部護罩、空段清掃器、保護裝置等部件,都可以與通用帶式輸送機的相應部件通用。

    大傾角皮帶輸送機的結構組成及其優點用途

    結構組成

    波狀擋邊輸送帶:在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。
    驅動裝置:是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。
    傳動滾筒:是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。
    改向滾筒:用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面(非承載面)。
    壓帶輪:用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面(承載面)。
    托輥:托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。
    托帶輥:托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。
    立輥:立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。
    拍打輪清料裝置:用于拍打輸送帶背面,震落粘在輸送帶上的物料。
    拉緊裝置:它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。
    機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等:在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架(低式、中式和高式頭架)分別配用不同的中間架支腿(低式、中式和高式中間架支腿)

    適用角度及優點

    大傾角皮帶輸送機具有通用帶式輸送機結構簡單,運行可靠,維修方便等優點,具有可大傾角(90°垂直)輸送,結構緊湊,占地少等特點,輸送傾角為0°-90°范圍內,最大垂直輸送物料力度為400mm。


    大傾角皮帶輸送機主要特點:
    (1)、可大傾角輸送散狀物料,能大量節省設備占地面積,徹底解決普通、花紋帶式輸送機所不能達到的
    輸送角度。
    (2)、機械化帶式輸送機輸送物料、總體投資費用低,約節約投資費用20?0?
    (3)、該機型與普通帶式輸送機、斗式提升機、刮板輸送機比較,其綜合技術性能都優越。
    (4)、輸送量大,可達6000m3/h,垂直提升高度可達500m。
    (5)、在垂直輸送物料時,物料粒度最大可達400mm。
    (6)、從水平到傾斜(或垂直)能平穩過渡。
    (7)、能耗低、結構簡單、維護方便。
    8)、膠帶強度高,使用壽命長。
    大傾角皮帶輸送機的主要優點:
    大傾角皮帶輸送機的輸送傾角大,最大可達90°,是大傾角輸送和垂直提升的理想設備。因此可以節約占地面積,節省設備投資和土建費用,取得良好的綜合經濟效益。例如,某用戶欲將煤炭提升到20m高的料倉頂,如采用擋邊機以45°傾角輸送,則機長僅需283m(水平機長20m);而如果采用垂直輸送的擋邊機,那么,水平機長可以控制在6m以內。

    應用范圍

    ①、可以廣泛用于煤炭、糧食、建材、建筑、冶金、電力、化工和輕工等行業。
    ②、可在-25~40℃的環境范圍內輸送堆積密度為0.5-2.5t/m3的各種散裝物料。

    ③、最大輸送角度為90°,最大輸送物料的塊度為550mm。


    更多設備詳情可咨詢河南鵬威機械設備有限公司!
